| 订货号 |
制造商型号 |
钨棒直径 |
电流承载能力 |
包装数量 |
长度 |
价格 |
购物车 |
|
A25585
|
88149775
|
1.6mm |
直流正接:60-150,直流反接:10-30,交流电流:15-70 |
1 |
150mm |
2172.00 |
355614
|
|
A25588
|
88149778
|
3mm |
直流正接:200-300,直流反接:20-40,交流电流:140-230 |
1 |
150mm |
2172.00 |
355611
|
|
A25592
|
88149782
|
6mm |
直流正接:620-650,直流反接:60-80,交流电流:430-560 |
1 |
150mm |
2172.00 |
355607
|
|
A25586
|
88149776
|
2mm |
直流正接:100-200,直流反接:15-25,交流电流:85-160 |
1 |
150mm |
2172.00 |
355613
|
|
A25587
|
88149777
|
2.5mm |
直流正接:160-250,直流反接:17-30,交流电流:120-210 |
1 |
150mm |
2172.00 |
355612
|
|
A25591
|
88149781
|
5mm |
直流正接:500-645,直流反接:50-70,交流电流:330-450 |
1 |
150mm |
2172.00 |
355608
|
|
A25589
|
88149779
|
3.2mm |
直流正接:225-330,直流反接:20-35,交流电流:150-250 |
1 |
150mm |
2172.00 |
355610
|
|
A25590
|
88149780
|
4mm |
直流正接:350-480,直流反接:35-50,交流电流:240-350 |
1 |
150mm |
2172.00 |
355609
|

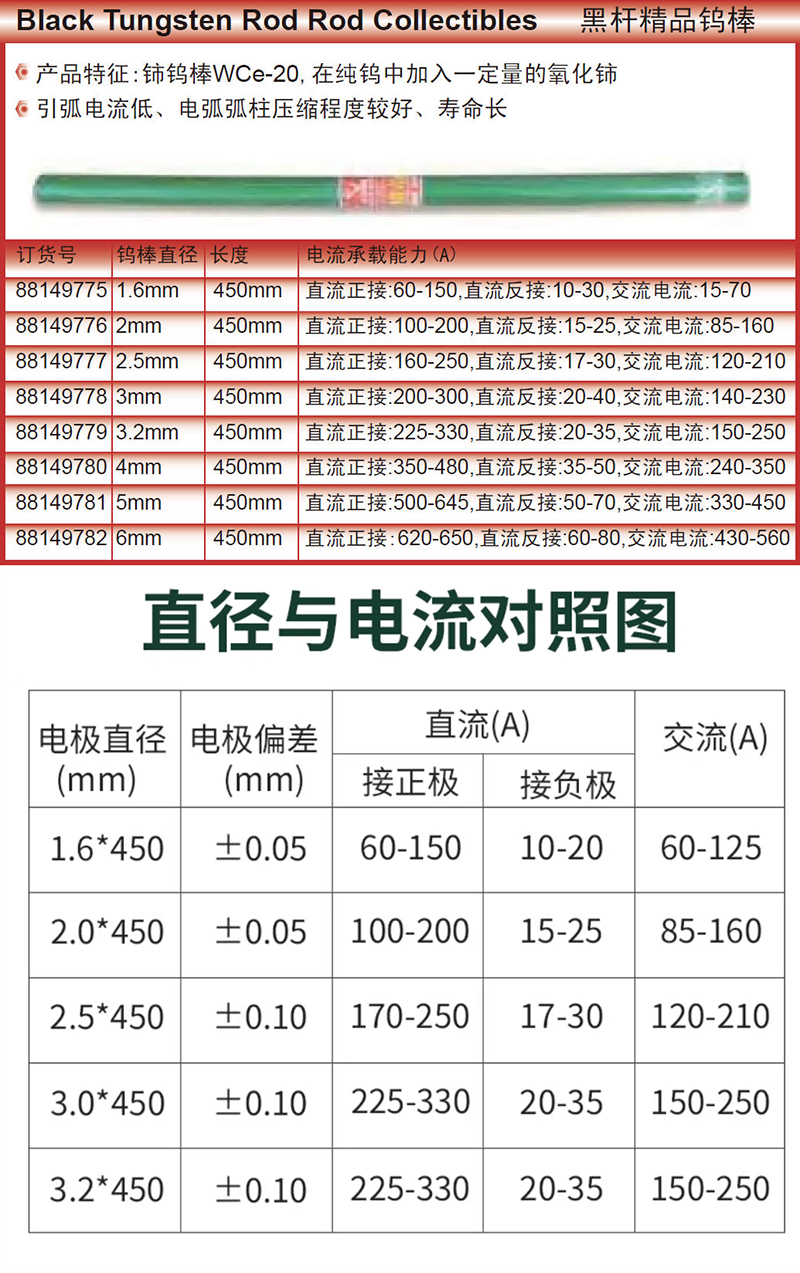

产品特点
·铈钨棒WCe-20,在纯钨中加入一定量的氧化铈
·引弧电流低、电弧弧柱压缩程度较好、寿命长
